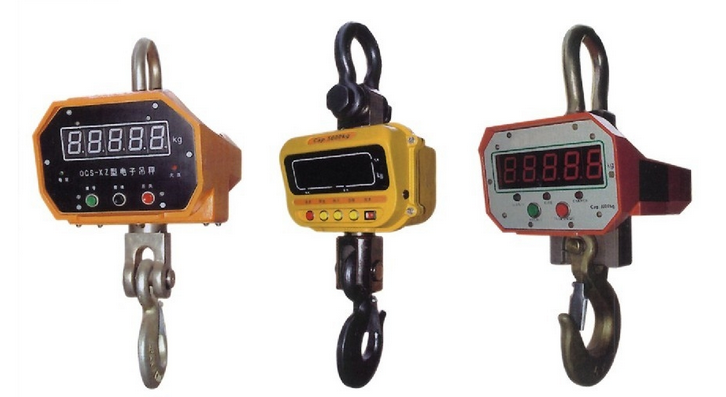

集成化稱重環型電子吊秤與稱重鉤設計思路基本相同,同樣將傳統電子吊秤的吊環、秤體、稱重傳感器和吊鉤合四為一,形成一個整體結構。不同之處是稱重環利用的是橋式雙剪切梁型稱重傳感器,并使雙剪切梁型稱重傳感器與吊鉤形成一個閉合環。與稱重鉤相比增大了吊鉤的剛度,使結構更加對稱合理,提高了測量的準確度和穩定性。
其缺點是沒有直接形成吊環,而是形成一個吊環孔,需要通過一個承受拉向載荷的馬蹄環和承受剪切力的銷釘才能完成起吊稱重計量任務。因稱重環本身就是一個完整的雙剪切梁型稱重傳感器,可以完全按稱重傳感器制造工藝規程進行生產,保證了稱量的準確度和可靠性。
稱重鉤型電子吊秤的特點是:結構緊湊,體積小,高度低,重量輕,便于安裝、攜帶;吊環、吊鉤和稱重傳感器為一整體結構,可以加工出較高的同軸度等級,加載同心度好,偏心誤差小;稱重鉤本身就是一個完整的稱重傳感器,無其它活動環節,稱量準確度高、穩定性好。
